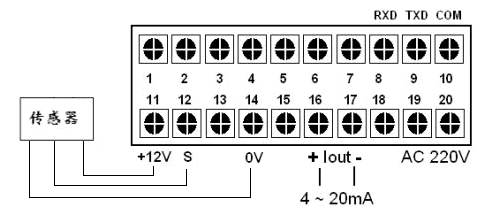

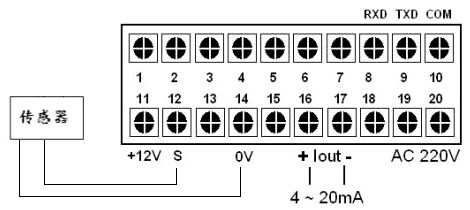

直接与三线式传感器配套的接线方式：

四、操作说明：

1..本仪表共有A、B、C、D、E、F六档参数，A表示系数（出厂时设定为“1.0”）；B表示零位调整值（出厂设定为：246）；C表示校订系数，出厂时设定（2918）；D表示满量程及数值的小数点位（出厂设定为“1000”）； E本机未定义（出厂设定为“30”）；F表示采样时间的延续跟踪时间，采样基础时间的(2～60)倍可调, （出厂设定为“2”）。

         2.参数计算方式：

本仪表是将转速、角速度、线速度、流量等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。

        计算公式： V = A×F

                   A 表示设定系数

                   V 表示转速（r/min）；

                   F 表示脉冲频率

                   A = 60/P ； P：转速传感器检测旋转物体时，每转检测到的脉冲个数 。

     3.模拟量计算方式：

         当显示值<1.02×( 满量程 ) 时，

电流输出（mA） =（显示值）/ 满量程）× 16.00 + 4.00

零位漂移值 当输入频率为0Hz时，零位调整值设定为0时，输出电流为零位漂移值；

本机零位漂移值为：0.067mA,

零位调整值 当输入频率为0Hz 时，要求输出为：4.00mA，则：

4.00 = ((显示值+零位调整值)/满量程) × 16.00 + 0.067， 即：

4.00 = (零位调整值/满量程) × 16.00 + 0.067，

零位调整值 = (4.00-0.070) × 1000/16 = 245.8 =246 （根据小数保留位取舍）

校订系数调整  新校订系数 / 旧校订系数 = 16.00 /（满量程时输出电流-4.00）

五、串行口通讯

l1.串行口工作方式

本显示仪的串行口与RS232C标准兼容；

2.数据传输速率为2400bps，数据格式：8+N+1，十六进制。

传输方式为异步传输方式，信号的逻辑电平为EIA电平。

   3.串行方式下RS-232C信号的极性为:

        Mark =逻辑“1”(EIA-8到-15V低电平)

        Space=逻辑“0”(EIA+8到+15V高电平)

 通过串行口与计算机通讯，利用本公司提供的转换器参数设置软件，可方便读取参数或修改参数，

  详细方法可见软件的使用说明。下图为软件工作界面：
