SQY01T125-4智能测速仪  返回

一、            概述

      SQY01T125-4智能测速仪，具有5位数码显示、RS-485通讯（MODBUS协议）、4～20mA电流输出和二路继电器输出；能与NPN-OC输出开关类速度传感器以及磁电类传感器匹配，除了对一般的转速、线速度、流量进行检测外，还能对超低速和超高速进行测量，是一款智能速度显示控制仪表。

SQY01T125-4智能测速仪，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。

生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，通过模块优化组合，涵盖了原先的XJP-48T系列产品的各种规格产品，并在复合功能上有新的拓展和延伸。既提高了标准化生产的质量控制水准，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、            主要技术特性

   1.供电电源：85～ 250V，50/60Hz

   2.功     耗：不超过8W

   2.输入信号：0 ～ 10kHz

   3.显示范围：0.1～99999（小数点可以保留任意位）

   4.基本误差：0.1 %（数字，采样时间100ms～200ms）

                   0.05%（数字，采样时间200ms～400ms）

                   0.03%（数字，采样时间400ms以上）

                   0.3 % （模拟量）

   5.使用环境：温    度 -20 ～65 ℃

                   相对湿度  ≤85％

   6.开孔尺寸：152×76

   7.外形尺寸：160×80×130

   8.重     量：小于800g



三、            主要功能及配置参数

1．  主要功能和特色

SQY01T125-4智能测速仪，具有一路直流电流输出、二继电器控制输出，以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。

主要功能：

1.      5位数码显示

2.      模拟量输出：4～20mA

3.      通讯:RS485,9600bps,Modbus通讯协议

4.      继电器输出：J1,J2

主要特色：

1．精确可靠：输入标准信号，测试记录1000，000条，无超差

2．测量超低速：最低频率可达0.001Hz

3．测量超高速：最高转速可达600，000r/min

4．动态测试记录：与软件配合可动态记录速度变化，刷新（采样）时间最短为50mS

5．输入匹配广泛：能与大多数速度传感器匹配

6．抗干扰能力强：适用于各类工业现场

7．10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存

2．            信号输入方式：

汇集两类常用的输入方式，适合了大多数转速传感器的匹配需要。

输入方式：

选配传感器决定智能测速仪的输入方式：

选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与智能测速仪的输入特征要相匹配。

3．    主要功能及配置参数：

SQY01T125-4智能测速仪最多有有10个参数，在需要的时候可供用户调整。

其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F参数为采样时间，G、H作为报警设定值，对应两个继电器输出，Ｉ未定义，J参数为采样时间延展倍数。详细见操作说明。

四、            接线端子说明

1.     接线端子图：

1	2		3		4	5	6	7	8	9	10	11	12
1	2		+		-	常闭	公共	常开	常闭	公共	常开	1	2
			Iout			继电器1			继电器2
SQY01T智能测速仪                                           出厂序号：
馈电+				馈电-		-RS485通讯+						220V,AC
+12V		S1	S2	0V		B	A	K	1	2	3	N	L
13		14	15	16		17	18	19	20	21	22	23	24

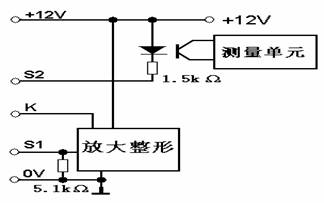

 2.  信号输入端子

信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。

常用的几种接线方法：

与NPN-OC输出类开关的连接方法，	与磁电传感器连接的方法
与二线制开关的连接方法	与电涡流传感器连接方法

3.  继电器端子

继电器接点电流2A,28V,DC　或  1A,240V，AC

2个继电器互相独立,分别对应G、H参数，I参数为扩展功能用。

常开：报警时与公共端闭合

公共：与常开和常闭端配合

常闭：报警时与公共端断开

4.  电流输出端子

Iout是4～20mA电流输出端

5． 馈电端子

给传感器提供12V,80mA 的直流电源

6．  电源端子

220V,50Hz,SQY01T125-4智能测速仪接受的工作电源



操作说明

2.  键的功能与操作

　 SET键：SQY01T125-4智能测速仪在通电状态下，按SET键约2S后松开，进入参数查询/设置状态；这时SQY01T125-4智能测速仪显示：A 0 0 0 6 0 . ，其中A和最高位交替显示，且最低位闪烁；如果继续按SET键，则依序显示：

B 00793.    C 03206.      D 05000.      E 00030.    F 0001.0

G 02000.    H 03000.       I 04000.     J 00005.     A 00060.

最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他４位数共同构成该参数的数值。这样按SET键，可以向上或向下查询/设置各参数值。

参数定义：

以上各参数都保存在SQY01T125-4智能测速仪的内部存储器里。

* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。

< 键：在查询/设置状态下，按< 键一次，闪烁位向左移动一位，小数点不显示，如按住不放，闪烁位自动左移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。

∧键：在设置状态下，按∧ 键一次，闪烁位数字加1，如按住不放，数字继续加1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按∧键一次，小数点左移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住∧键，表示对当前各参数的确认，并将各参数改写进SQY01T125-4智能测速仪的内部存储器。

SET键< 键、∧键多键配合，可以改变任意参数的数值，要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住∧键2秒后，参数就改写完毕。按RST键后，SQY01T125-4智能测速仪恢复到工作状态。因此，只要没有在E参数状态下，且E参数的小数点出现时，按住∧键，参数就没有永久改变，按RST键后，SQY01T125-4智能测速仪退出查询/设置状态，恢复到工作状态。

2．测量系数

测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。

智能测速仪的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz

测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r；

测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系:

v = F/P (r/s)

v = F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分时，

A =0.006/P

如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。

同样推出：测量系数A = 60*k/P



3.模拟量输出及相关参数

直流电流输出：4～20mA



下面举例加以说明

电流输出（mA） =（显示值/ 满量程）× 16.00 +4

B参数：零位调整值，出厂调试值，用户不需调节

  C参数：线性调整值，出厂调试值，用户不需调节

D参数：满量程20mA对应的显示值

4．通讯编码及通讯



在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是SQY01T125-4智能测速仪的通讯编码，E参数。

通讯： RS485，9800bps, 8,1,NC

协议：Modbus

下面的例子是主机从通讯编码为1EH（30）的智能测速仪读取测量数据，发出的查询帧：



Addr	Fun	Data start Addr hi	Datastart Addr lo	Data#of regs hi	Data #of regs lo	CRC16 lo	CRC16 hi
1EH	03H	00H	00H	00H	05H	87H	A6H

查询帧解读：

1E: 智能测速仪的从地址

03：读取发讯（功能代码）

00：数据首地址高字节

00：数据首地址低字节

00：数据长度高字节

05：数据长度低字节

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通讯编码为1EH（30）的智能测速仪向主机发出的响应帧：

Addr	Fun	Byte count	DATAf	DATA0	DATA1	DATA2	DATAx	CRC16 lo	CRC16 hi
1EH	03H	05H	00H	10H	27H	00H	00H	47H	15H

响应帧解读：

1E: 智能测速仪的从地址

03：读取响应（功能代码）

05：字节数字

DATAf：表示符号，DATAf = 0，表示正，显示空格“ ”

                 DATAf = FF，表示负，显示负 “-”

DATA0 - DATA2：低 - 高（三字节）

DATAx：表示小数点位数

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节



通过RS-485通讯口，主机还可以读取或修改SQY01T125-4智能测速仪的各项参数，详见《参数设置软件说明书》。



5．采样时间

SQY01T125-4智能测速仪采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。

所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，做为下次采样的开始时刻；这种速度检测的采样方式，就叫连续采样。时间段的长度就是采样时间。

采样时间和延时倍数的选择：

SQY01T125-4智能测仪的采样时间F参数，用户一般可以在0.1～ 25.0S之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.0S，被测信号周期为2.5S，这样采样时间将自动延长为2.5S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，SQY01T125-4智能测速仪将显示“0”。在不同应用场合，有不同的采样时间和延时倍数选择。

在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.1 ～ 25.0S之间可调，那么采样时间最多可以延长到25.0×250 = 6250S，约1.6小时。也就是说在1.6小时内有一个完整的信号周期，SQY01T125-4智能测速仪也能检测。

较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F选用1.0S，延展倍数J为5。

6．继电器输出

J1：第一路继电器输出（上限或下限），对应G参数；

J2：第二路继电器输出（上限或下限），对应H参数；

第一路报警输出，为定值越过报警：

当报警值最低位为单数时，测量值由高向低越过定值时，报警继电器动作，当读数大于报警值，报警动作消除，也可以按复位键RST消除报警。

当报警值最低位为双数时，测量值由低向高越过定值时，报警继电器动作，当读数小于报警值，报警动作消除，也可以按复位键RST消除报警。

第二路为定值比较报警：

报警值最低位为双数时，定义为上限报警值；大于报警值，报警继电器动作，小于报警值，动作消除；

报警值最低位为单数时，定义为下限报警值；小于报警值，报警继电器动作，大于报警值，动作消除；



报警动作：未报警时，继电器处于常态；

          报警时，继电器处于常开、常闭状态发生切换。



五、            调校

当SQY01T125-4智能测速仪需要例检，或因为维修等原因需要调校时，参照出厂调校方法。

调校工具：

标准频率发生器，要求：0 ～10000.0Hz 方波和正弦波输出，误差限：优于0.01%

数字电流表，要求：0 ～50.000mA，误差限：优于0.05%

环境温度：温    度 15 ～25 ℃

          相对湿度  ≤85％

１．            恢复到原始参数

同时按住RST键和 ∧键，先松开RST键再松开∧键；按SET键查询参数，各参数依序如下：

A  0000.1    B  00793.     C  03202.     D  05000.      E  00030.

F  0001.0    G  02000.     H  03000.     I   04000.      J  00005.

继续按SET键到E参数显示，且小数点出现，按住∧键2秒后松开，原始数据数被写入10项参数。

再按RST键，应显示：88888. ,约5秒后显示“0”。

２．            检验准确度

　参照SQY01T125-4智能测速仪的输入特性，在确认标准频率发生器的输出，与智能测速仪输入之间匹配无误时，将标准频率发生器信号接入SQY01T125-4智能测速仪相应的信号输入端，显示值应该与标准频率发生器的输出值相符。

３．            调整参数

先将B参数调整为零，用电流表直流档检测智能测速仪电流输出，当智能测速仪显示为“0”，输出电流应在0.050～0.200mA之间，记录数值，这一数值为零位偏移值。

输入5000Hz信号，仪表显示“5000.”,记录电流输出值，

如果:电流输出值-零位偏移值=16.00,则:C参数（线性修正值）不需要调整，如果相差大于0.05,则需要调整；

新线性修正值 = 3202 x 16.00/(电流输出值-零位偏移值)

零位调整值=(4.00-零位偏移值) × C/16



F参数（采样时间）、G参数、H参数、I参数和J参数，先按出厂条件检查，也可根据用户的需要作相应调整后检查。



出厂条件检查：

标准频率发生器输出Hz	0	1000	2000	3000	4000	5000
智能测速仪显示值Hz	0	1000	2000	3000	4000	5000
显示值允许误差	0	0	0	1	1	2
电流mA	4.00	7.20	10.40	13.60	16.80	20.00
电流允许误差	0.05	0.05	0.05	0.05	0.05	0.05
L1(继电器１)			¤	¤¤	¤¤	¤¤
L2(继电器2)				¤	¤¤	¤¤

¤¤表示对应的继电器吸合，常开端闭合，常闭端断开。

¤正偏差时与¤¤相同，负偏差时对应的继电器不吸合。

上述过程完成后，SQY01T125-4智能测速仪按照出厂要求完成了检验；用户可以按照实际需要调整满量程D，以及报警值G、H；必要的话，也根据需要调整采样时间F和采样时间延时倍数J。
