SKY-04智能转速数字显示仪使用说明书

                                                                             返回主页 上一页

一、概述

    SKY-04智能转速数字显示仪，是采用新型单片微处理器作主芯片的新一代智能转速数字显示仪。它具有双路五位数字显示，专门用于透平膨胀机测速。

 SKY-04智能转速数字显示仪面板示意图：

  二、主要技术指标：

    1.供 电 电 源 ：AC 220V±15％，50Hz±5％

    2.输入信号频率：1Hz～9KHz

    3.输入信号幅值：正弦波 ≥300mV

                          矩形波 0.5V～12V

    4.测 速 范 围 ：0.005～40.000万转/分

    5.基 本 误 差：  转速 ±0.05％

    6.采 样 方式  : 1s连续

    7.使 用 环境 ：温    度  -15～45˚C

                    相对湿度  ≤80％

    8.开 孔 尺 寸：152×152

    9.外 形 尺 寸 ：160×160×320

   10.重       量 ：约2.7kg

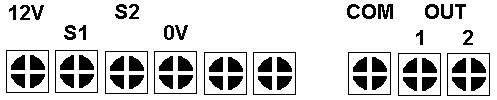

三、后面板接线示意图:

五、单机成套范围:

  1．SKY-04智能转速数字显示仪          1台

  2．安装螺钉及安装架                       1副

  3．使用说明书                               1份

  4．合格证                                    1份
