一、概述

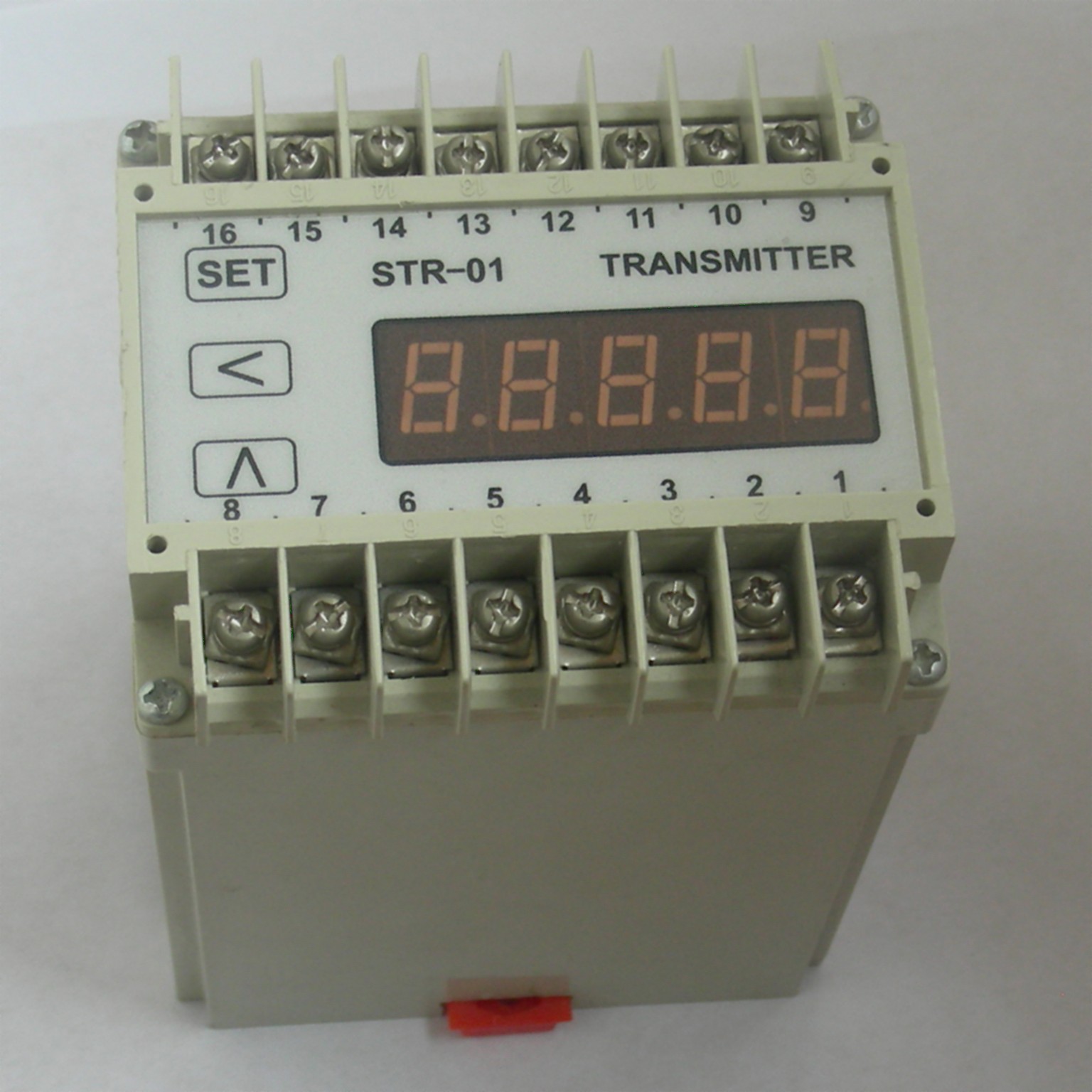

STR智能转换器,具有5位数码管显示、RS-485/232通讯(MODBUS协议)、一路电流/电压输出和二路继电器输出;能与NPN-OC输出开关类速度传感器以及磁电类速度传感器匹配,除了对一般的转速、线速度、流量进行检测外,还能对超低速和超高速进行测量,是一款智能频率、速度和流量显示控制仪表。
STR智能转换器,有10组用户参数,用户可以通过面板上的操作键或计算机来查询/修改,修改确认的参数可以长久保存。满足了各类工程需要,成为名副其实的智能仪表。
生产厂商结合了二十多年专业设计制造经验,运用新的设计理念和电子技术,通过模块优化组合,涵盖了原先的XPZ系列产品的各种规格产品,并在复合功能上有新的拓展和延伸。既提高了标准化生产的质量控制水平,也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。
二、主要技术特性
1.供电电源: 85V ~
250V,AC,50Hz/60Hz或 18V ~ 32V,DC

2.功 耗:不超过4W
3.输入信号:0 ~
10kHz
4.显示范围:0.1~99999(小数点可以保留任意位)
5.基本误差:0.1
%(数字,采样时间100ms~200ms)
0.05%(数字,采样时间200ms~400ms)
0.03%(数字,采样时间400ms以上)
0.2 %
(模拟量输出)
6.使用环境:温 度 -20
~65 ℃
相对湿度
≤85%
7.安装方式:35mm道轨
8.外形尺寸:83×72×113(长×宽×高)
9.重 量:小于400g
三、主要功能及配置参数
1.
主要功能和特色
STR智能转换器,具有一路直流电流/电压输出、二路继电器控制输出,以及RS485通讯等功能。具体功能罗列如下,以便用户选型参考。
1.
主要功能:5位数码显示
2.
模拟量输出:4~20mA/1~5V
3.
通讯:RS485/232,
Modbus通讯协议
4.
波特率用户可以自行选择:4800bps,9600bps,14400bps,19200bps,28800bps
5.
继电器输出:J1,J2
主要特色:
1.
精确可靠:输入标准信号,测试记录1000,000条,无超差
2.
测量超低速:最低频率可达0.001Hz
3.
测量超高速:最高转速可达600,000r/min
4.
动态测试记录:与软件配合可动态记录速度变化,刷新(采样)时间最短为100mS
5.
输入匹配广泛:能与大多数速度传感器匹配
6.
抗干扰能力强:适用于各类工业现场
7.
10组参数:可以通过面板上的操作键或计算机来查询/修改,且长久保存
2.
信号输入方式:
汇集了两类常用的输入方式,适合了大多数转速传感器的匹配需要。
输入方式:
|
 |
|
既适合与NPN-OC集电极开路输出类,以及二线制开关等各类开关类传感器的匹配(输入阻抗1.5kΩ);也可以与磁电传感器和电涡流传感器匹配(输入阻抗5.1
kΩ)。 |
选配传感器决定智能测速仪的输入方式:
选配传感器,首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征,与智能测速仪的输入特征要相匹配。
|
适合选配的传感器 |
典型产品 |
|
电涡流类(三线) |
M10-1-80电涡流传感器 |
|
磁电传感器(二线) |
SM-16,SZMB-1,SZMB-5,T-03,SZMB-9 |
|
开关NPN-OC(三线) |
Hal-12,WO-DNPW2(台湾), |
|
感应开关(二线) |
D-2049X感应开关(德国) |
3. 主要功能及配置参数:
STR智能转换器最多有有10个参数,在需要的时候可供用户调整。
其中A为测量系数,B、C、D参数为模拟量输出参数,E参数为通讯专用参数,F参数为采样时间,G、H、作为报警设定值,对应二路继电器输出,
J参数为采样时间延展倍数,不同小数点位置对应特定的通讯波特率。 详细见操作说明。
四、接线端子说明
1.
接线端子图:

2. 信号输入端子
信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。
常用的几种接线方法:
|
 |
 |
|
与NPN-OC输出类开关的连接方法,I参数为单数 |
与磁电传感器连接的方法,I参数为单数 |
|
 |
 |
|
与二线制开关的连接方法, I参数为双数 |
与电涡流传感器连接方法, I参数为双数 |
3. 继电器端子
继电器接点电流2A,28V,DC 或 1A,240V,AC
2个继电器互相独立,分别对应G、H参数。
常开:报警时与公共端闭合
公共:与常开和常闭端配合
常闭:报警时与公共端断开
4. 电流输出端子
Iout是4~20mA电流输出端/
Vout是1~5V电压输出端
5. 馈电端子
给传感器提供12V,80mA
的直流电源
6. 电源端子
85~220V,50Hz/60Hz
或18~32V,DC 是STR智能转换器接受的工作电源
键操作说明
1.
键的说明
2.
键的功能与操作
SET键:STR智能转换器在通电状态下,按SET键约2S后松开,进入参数查询/设置状态;这时STR智能转换器显示:A
0 0 0 0 1. ,其中A和最高位交替显示,且最低位闪烁;如果继续按SET键,则依序显示:
B 00793. C 03202. D 05000. E 00030. F
0001.0
G 02000. H 03000. I 04000. J 00005. A
0001.0
最高位字母和数字交替显示,字母表示显示参数的代码,最高位数字与其他4位数共同构成该参数的数值。
参数定义:
|
代码 |
名称 |
字段显示 |
备注 |
|
A |
测量系数 |
 |
用户参数 |
|
B |
零位调整 |
 |
出厂参数 |
|
C |
线性调整 |
 |
出厂参数 |
|
D |
满量程* |
 |
用户参数 |
|
E |
通讯编码 |
 |
用户参数 |
|
F |
采样时间 |
 |
用户参数 |
|
G |
报警值1 |
 |
用户参数 |
|
H |
报警值2 |
 |
用户参数 |
|
I |
通道选择* |
 |
用户参数 |
|
J |
采样时间延时倍数 |
 |
用户参数 |
以上各参数都保存在STR智能转换器的内部存储器里。
D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。
J参数最低位为双数时测量通道为S1,
J参数最低位为单数时测量通道为S2
用户参数:用户根据工程需要可以修改;
出厂参数:建议不要修改。
<
键:在查询/设置状态下,按<键一次,闪烁位向左移动一位,小数点不显示,如按住不放,闪烁位自动左移,最高位闪烁后,显示小数点位置,而且除了最高位字母和数字交替显示外,无闪烁位。
∧键:在设置状态下,按∧键一次,闪烁位数字加1,如按住不放,数字继续加1,这样就可以改变该闪烁位的数字;在小数点出现的状况下,按∧键一次,小数点左移一位。但是E参数的小数点不可移动,在E参数状态下,小数点出现时,按住∧键,表示对当前各参数的确认,并将各参数改写进STR智能转换器的内部存储器。
在工作状态下,按∧键可以改变数码管的显示亮度,亮度依序为:
正常亮度→1/2亮度→1/4亮度→1/8亮度→1/16亮度→正常亮度。
SET 键<
键、∧键三键配合,可以改变任意参数的数值;要将改变的参数长久保存,必须切换到E参数状态下,且E参数的小数点出现时,按住∧键2秒后,参数就改写完毕。STR智能转换器恢复到工作状态。在E参数状态下,且E参数的小数点出现时,如果没有按住∧键,参数就没有永久改变,如果10秒钟没有按任何键,STR智能转换器自动切换到工作状态,并且取消参数的修改。
在查询/设置状态下,如果不需要改变参数,10秒钟不按任何键后,STR智能转换器退出查询/设置状态,恢复到工作状态。
2.测量系数
测量仪表从传感器接收脉冲信号,测量系数是脉冲频率与速度关系的导出值。
智能测速仪的测量系数A=1时,测量显示值为被测信号的频率,单位为
1/S,亦即Hz
测量转速时,被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P
,单位为1/r;
测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系:
v = F/P (r/s)
v = F* 60/P (r/min)
A = 60/P
当转速显示单位是万转/分时,
A = 60/P/10000
= 0.006/P
如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P
(单位为1/r);还要考虑被测旋转物体每旋转一次,对应行走的长度k(m/r)。
同样推出:测量系数A
= 60*k/P
3.模拟量输出及相关参数
直流电流输出:4.00~20.00mA
电流输出(mA)
=(显示值/ 满量程)× 16.00 +
4.00
B参数:零位调整值,出厂调试值,用户不需调节
C参数:线性调整值,出厂调试值,用户不需调节
D参数:满量程20mA对应的显示值,用户可以根据需要来调整
直流电压输出:1.00~5.00V
电压输出(V)
=(显示值/ 满量程)× 4.00 +1.00
B参数:零位调整值,出厂调试值,用户不需调节
C参数:线性调整值,出厂调试值,用户不需调节
D参数:满量程5.00V
对应的显示值,用户可以根据需要来调整
4.通讯编码及通讯
在多机通讯中,主机访问从机时,为区分不同从机,需给线上的所有从机编上唯一的身份代码,这就是STR智能转换器的通讯编码:E参数。
通讯:
RS485/232,9600bps,
8,1,NC;(波特率用户可以调整)
J参数的小数点位置代表不同的波特率:
xxxxx.: 4800bps
xxxx.x: 9600bps
xxx.xx:14400bps
xx.xxx:19200bps
x.xxxx:28800bps
协议:Modbus
下面的例子是主机从通讯编码为1EH(30)的智能测速仪读取测量数据,发出的查询帧:
|
Addr |
Fun |
Data start
Addr hi |
Datastart
Addr lo |
Data#of
regs hi |
Data #of
regs lo |
CRC16 lo |
CRC16 hi |
|
1EH |
03H |
00H |
00H |
00H |
05H |
87H |
A6H |
查询帧解读:
1E: 智能测速仪的从地址
03:读取发讯(功能代码)
00:数据首地址高字节
00:数据首地址低字节
00:数据长度高字节
05:数据长度低字节
CRC16Lo:CRC校验码低字节
CRC16Hi:CRC校验码高字节
通讯编码为1EH(30)的智能测速仪向主机发出的响应帧:
|
Addr |
Fun |
Byte count |
DATAf |
DATA0 |
DATA1 |
DATA2 |
DATAx |
CRC16 lo |
CRC16 hi |
|
1EH |
03H |
05H |
00H |
10H |
27H |
00H |
00H |
47H |
15H |
响应帧解读:
1E: 智能测速仪的从地址
03:读取响应(功能代码)
05:字节数字
DATAf:表示符号,DATAf = 0,表示正,显示空格“ ”
DATAf = FF,表示负,显示负 “-”
DATA0 - DATA2:低 - 高(三字节)
DATAx:表示小数点位数
CRC16Lo:CRC校验码低字节
CRC16Hi:CRC校验码高字节
通过RS-485/232通讯口,主机还可以读取或修改STR智能转换器的各项参数,详见《参数设置软件说明书》。
有关通讯协议参见附录:《通讯详解》
5.采样时间
STR智能转换器采用连续采样的方式,运算采样时间内的平均速度,并在运算结束时显示运算结果、输出模拟量,并做出控制判断和控制。
所谓连续采样,就是在连续的时间上,划分基本等份的时间段,分段运算每个时间段上的平均速度,而且上次采样结束时刻,做为下次采样的开始时刻;这种速度检测的采样方式,就叫连续采样。所划分时间段的长度就是采样时间。
采样时间和延时倍数的选择:
STM智能测仪的采样时间F参数,用户一般可以在0.1~
25.0S之间调节;当被测信号周期大于采样时间时,采样时间将延长到1个被测量的信号周期;比如采样时间为1.0S,被测信号周期为2.5S,这样采样时间将自动延长为2.5S。一般延时倍数不超过5倍;如果在5倍的采样时间内,检测不到一个完整的信号周期,STR智能转换器将显示“0”。在不同应用场合,有不同的采样时间和延时倍数选择。
在超低速测量时,采样时间延时倍数J根据需要在1~250之间可调,采样时间仍然在0.1
~ 25.0S之间可调,那么采样时间最多可以延长到25.0×250 = 6250S,约1.6小时。也就是说在1.6小时内有一个完整的信号周期,STR智能转换器也能检测。
较短的采样时间适合动态记录,较长的采样时间,适合超低速测量。通常测量时,采样时间F选用1.0S,延展倍数J为5。
6.继电器输出
J1:第一路继电器输出(上限或下限),对应G参数;
J2:第二路继电器输出(上限或下限),对应H参数;
J3:第三路继电器输出(上限或下限),对应I参数;
第一路报警输出,为定值越过报警:
当报警值最低位为单数时,测量值由高向低越过定值时,报警继电器动作,当读数大于报警值,报警动作消除,也可以按复位键RST消除报警。
当报警值最低位为双数时,测量值由低向高越过定值时,报警继电器动作,当读数小于报警值,报警动作消除。
第二路、第三路为定值比较报警:
报警值最低位双数时,定义为上限报警值;大于报警值,报警继电器动作,小于报警值,动作消除;
报警值最低位单数时,定义为下限报警值;小于报警值,报警继电器动作,大于报警值,动作消除;
报警动作:未报警时,继电器处于常态;
报警时,继电器处于常开、常闭状态发生切换。
五、调校
当STR智能转换器需要例检,或因为维修等原因需要调校时,参照出厂调校方法。
调校工具:
标准频率发生器,要求:0
~10000.0Hz 方波和正弦波输出,误差限:优于0.01%
数字电流表,要求:0
~50.000mA,误差限:优于0.05%
环境温度:温
度 15 ~25 ℃
相对湿度
≤85%
1.恢复到原始参数
同时按住RST键和
↑键,先松开RST键再松开↑键;按∧键查询参数,各参数依序如下:
A 0000.1 B 00793. C 03200. D 05000.
E 00030.
F 0001.0 G 02000. H 03000. I 04000.
J 00005.
继续按∧键到E参数显示,且小数点出现,按住↑键2秒后松开,原始数据数被写入10项参数。
再按RST键,应显示:88888.
,约5秒后显示“0”。
2.检验准确度
参照STR智能转换器的输入特性,在确认标准频率发生器的输出,与智能测速仪输入之间匹配无误时,将标准频率发生器信号接入STR智能转换器相应的信号输入端,显示值应该与标准频率发生器的输出值相符。
|
标准频率发生器输出Hz |
0 |
1000 |
2000 |
3000 |
4000 |
5000 |
10000 |
|
智能测速仪显示值Hz |
0 |
1000 |
2000 |
3000 |
4000 |
5000 |
10000 |
|
显示值允许误差 |
0 |
0 |
1 |
1 |
1 |
2 |
3 |
3.调整参数
先将B参数调整为零,用电流表直流档检测智能测速仪电流输出,当智能测速仪显示为“0”,输出电流应在0.050~0.200mA之间,记录数值,这一数值为零位偏移值。
输入5000Hz信号,仪表显示“5000.”,记录电流输出值,
如果:电流输出值-零位偏移值=16.00,则:C参数(线性修正值)不需要调整,如果相差大于0.05,则需要调整;
新线性修正值
= 3202 ×
16.00/(电流输出值-零位偏移值)
零位调整值=(4.00-零位偏移值)
× C/16
F参数(采样时间)、G参数、H参数、I参数和J参数,先按出厂条件检查,也可根据用户的需要作相应调整后检查。
出厂条件检查:( 以4~20mA为例)
|
标准频率发生器输出Hz |
0 |
1000 |
2000 |
3000 |
4000 |
5000 |
|
智能测速仪显示值Hz |
0 |
1000 |
2000 |
3000 |
4000 |
5000 |
|
显示值允许误差 |
0 |
0 |
0 |
1 |
1 |
2 |
|
电流mA |
4.00 |
7.20 |
10.40 |
13.60 |
16.80 |
20.00 |
|
电流允许误差 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
|
L1(继电器1) |
|
|
¤ |
¤¤ |
¤¤ |
¤¤ |
|
L2(继电器2) |
|
|
|
¤ |
¤¤ |
¤¤ |
|
L3(继电器3) |
|
|
|
|
¤ |
¤¤ |
¤¤表示对应的继电器吸合,常开端闭合,常闭端断开。
¤正偏差时与¤¤相同,负偏差时对应的继电器不吸合。
上述过程完成后,STR智能转换器按照出厂要求完成了检验;用户可以按照实际需要同步调整满量程D和零位调整值B,以及报警值G、H、I;必要的话,也根据需要调整采样时间F和采样时间延时倍数J。
六、应用举例
1.
空气分离设备上的应用(高速)
空气分离设备的转子速度一般在3万转/分以上,制氦设备的转子速度要达到30万转/分,在高速测量上,一般可以选择磁电转速传感器或电涡流传感器。
功能:J1作为低速报警,J2作为超速报警,J3作为保护报警;4~20mA/1~5V
输出送中心控制室;RS-485/RS232通讯端子接计算机,作记录分析。
采样时间F:1.0S
延展倍数J:5;信号周期超过5S,测量显示为零。
2.
电厂给煤系统上的应用(低速)
给煤传送的主机转速一般在1r/min左右,可选择接近开关作为转速传感器;
每转脉冲数为20P/r,信号频率一般在0~0.667Hz。当低于0.5r/min时,要给出低速报警,当低于0.3r/min时,要给出超低速报警,当低于0.1r/min时,要给出停机报警。
功能:J1作为停机报警,J2作为超低速报警,J3作为超速报警;4~20mA/1~5V
输出送中心控制室;RS-485通讯端子接远传数显仪表。
采样时间F:2.0S
延展倍数J:20;信号周期超过40S,测量显示为零。
3.
燃气配送站的流量检测
在煤气配送站的流量表或流量传感器上有脉冲输出,根据流量的不同,脉冲输出频率有:
0~0.01Hz到0~2000Hz之间不等的规格,因此对检测仪表的采样时间有较大跨度的要求,STR智能转换器正好符合了这种要求。为了防爆的需要,流量表或流量传感器与STM之间,还要连接安全栅IS3016/OC-EX。
0~0.01Hz时
功能:4~20mA//1~5V输出送中心控制室;RS-485通讯端子接远传数显仪表。
采样时间F:2.0秒
延展倍数J:100;信号周期超过200S,测量显示为零。
0~1000Hz时,
功能:
4~20mA输出送中心控制室;RS-485通讯端子接远传数显仪表。
采样时间:1.0秒;
延展倍数J:5
STR智能转换器广泛应用于各类机械设备的速度测量控制,详细应用在此不作赘述,如需要咨询,请与厂商联系。
订货注意事项:
规格图示如下

订货说明:
STR智能转换器的基本功能:5位数码管显示、RS485通讯、两种通道输入方式和二路继电器输出;电流或电压输出供电电源由规格决定;订货时如果没有规格号,对应常用规格为STR-
A-AC,除基本功能外,有4~20mA电流输出,供电电源为85
~250V,AC;
订货规格举例:规格STR- V-DC,除基本功能外,供电电源为18
~ 32V,DC,输出为1~
5V。
附录:通讯详解
读参数查询帧:
|
1E |
03 |
00 |
00 |
00 |
28 |
47 |
BB |
|
地址 |
读 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
CRC校验码低字节 |
CRC校验码高字节 |
读参数响应帧:
|
1E |
03 |
28 |
64000002 |
11030000 |
890C0000 |
10270000 |
1E000000 |
0A000001 |
D0070000 |
B80B0000 |
|
地址 |
读 |
数据长度 |
A |
B |
C |
D |
E |
F |
G |
H |
|
A00F0000 |
05000000 |
4D |
05 |
|
I |
J |
CRC校验码低字节 |
CRC校验码高字节 |
读测量值查询帧:
|
1E |
03 |
00 |
00 |
00 |
05 |
87 |
A6 |
|
地址 |
读 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
CRC校验码低字节 |
CRC校验码高字节 |
读测量值响应帧:
|
1E |
03 |
05 |
00 |
00 |
00 |
00 |
00 |
F3 |
DE |
|
地址 |
读 |
数据长度 |
符号 |
低字节 |
中字节 |
高字节 |
小数点位数 |
CRC校验码低字节 |
CRC校验码低字节 |
改写参数查询帧:
|
1E |
10 |
00 |
00 |
00 |
28 |
64000002 |
11030000 |
890C0000 |
|
地址 |
写 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
A |
B |
C |
|
10270000 |
1E000000 |
0A000001 |
D0070000 |
B80B0000 |
A00F0000 |
05000000 |
83 |
DB |
|
D |
E |
F |
G |
H |
I |
J |
CRC校验码低字节 |
CRC校验码高字节 |
改写参数响应帧:(成功)
|
1E |
10 |
00 |
00 |
00 |
28 |
C2 |
78 |
|
地址 |
写 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
CRC校验码低字节 |
CRC校验码高字节 |
A~J参数的结构:
低字节、中字节、高字节、小数点位数
