一、概述

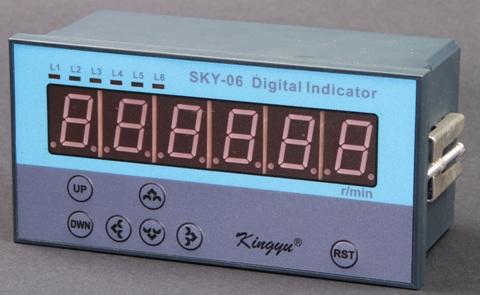

SKY-06智能转速表,是一款智能转速显示控制仪表。具有6位0.8英寸红色LED数码管显示, 一路电流输出和三路继电器输出,以及四路报警指示灯,并有RS-485通讯(MODBUS协议);能与NPN-OC输出开关类转速传感器以及磁电类转速传感器匹配。除了对一般的转速进行检测外,还能对超低速和超高速进行测量。SKY-06智能转速表还有可以选配软件用于动态测量记录。
SKY-06智能转速表,有10组用户参数,用户可以通过面板上的操作键或计算机来查询/修改,修改确认的参数可以长久保存。满足了各类工程需要,成为名副其实的智能仪表。
生产厂商结合了二十多年专业设计制造经验,运用新的设计理念和电子技术,通过模块优化组合,涵盖了原先的MCS-II、XJP-48T、SQY01T等系列产品的各种规格,并在复合功能上有新的拓展和延伸,既提高了标准化生产的质量控制水平,也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。
二、主要技术特性
1.供电电源:
85V ~ 250V,AC,50Hz/60Hz
2.功
耗:不超过4W
3.输入信号:
交流通道:
频率1.0 ~ 20kHz ( 正弦波 );幅值
0.3 ~ 10V ( 交流有效值 )
频率1.0 ~ 100kHz(方波) ;幅值1.0 ~ 20V ( 峰-峰值 )
直流通道:
频率0 ~ 100kHz (方波) ;H >
4.5V, L< 2V
4.显示范围:
0.01~999999 r/min(小数点可以保留5以内的任意位)
5.基本误差:
0.2% (数字,采样时间10ms~200ms)
0.05%(数字,采样时间200ms~400ms)
0.02%(数字,采样时间400ms以上)
0.2 % (模拟量输出)
6.使用环境:温 度 -20 ~65 ℃
相对湿度
≤85%
7.开孔尺寸:152×76
8.外形尺寸:160×80×75
9.重
量:小于800g
三、主要功能及配置参数
1.
主要功能和特色
SKY-06智能转速表,具有一路直流电流输出、三路继电器控制输出,以及RS485通讯等功能。具体功能罗列如下,以便用户选型参考。
1.
主要功能:6位数码显示
2.
模拟量输出:4~20mA
3.
通讯:RS485,
Modbus通讯协议
4.
波特率用户可以自行选择:4800bps,9600bps,57600bps,115200bps,115200bps
5.
继电器输出:J1,J2,J3
主要特色:
1.
精确可靠:输入标准信号,测试记录1000,000条,无超差
2.
测量超低速:最低频率可达0.001Hz
3.
测量超高速:最高转速可达999999r/min
4.
动态测试记录:与软件配合可动态记录转速变化,刷新(采样)时间最短为10mS
5.
输入匹配广泛:能与大多数速度传感器匹配
6.
抗干扰能力强:适用于各类工业现场
7.
10组参数:可以通过面板上的操作键或计算机来查询/修改,且长久保存
2.
信号输入方式:
汇集了两类常用的输入方式,适合了大多数转速传感器的匹配需要。
输入方式:
|
 |
既适合与NPN-OC集电极开路输出类,以及二线制开关等各类开关类传感器的匹配(输入阻抗1.5kΩ);也可以与磁电传感器和电涡流传感器匹配(输入阻抗10
kΩ)。 |
选配传感器决定智能转速表的输入方式:
选配传感器,首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征,与智能转速表的输入特征要相匹配。
|
适合选配的传感器 |
典型产品 |
|
电涡流类(三线) |
M10-1-80电涡流传感器 |
|
磁电传感器(二线) |
SM-16,SZMB-1,SZMB-5,T-03,SZMB-9 |
|
开关NPN-OC(三线) |
Hal-12,WO-DNPW2(台湾),E3X-ZT11 |
|
感应开关(二线) |
D-2049X感应开关(德国),BI-2 |
3. 主要功能及配置参数:
SKY-06智能转速表最多有有10个参数,在需要的时候可供用户调整。
其中A为测量系数,B、C、D参数为模拟量输出参数,E参数为通讯专用参数,F参数为采样时间,G、H、I作为报警设定值,对应三路继电器输出,
J参数为采样时间延展倍数、通道选择以及波特率的选择。 详细见操作说明。
四、接线端子说明
1.
接线端子图:
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
A- |
A1+ |
|
常闭 |
公共 |
常开 |
常闭 |
公共 |
常开 |
常闭 |
公共 |
常开 |
|
电流输出
|
|
继电器1 |
继电器2 |
继电器3 |
|
SKY-06智能转速表 出厂序号:
|
|
馈电+ |
信号输入 |
馈电- |
|
- RS485
+ |
|
220V,AC |
|
+12V |
S1 |
S2 |
0V |
|
B |
A |
|
|
|
N |
L |
|
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. 信号输入端子
信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。
常用的几种接线方法:
|
 |
 |
|
NPN-OC类传感器
J参数最低位为单数,指示灯L5亮,有信号输入时,指示灯L5闪烁。 |
磁电类传感器
J参数最低位为双数,指示灯L4亮,有信号输入时,指示灯L4闪烁。 |
|
 |
 |
|
二线制开关
J参数最低位为单数,指示灯L5亮,有信号输入时,指示灯L5闪烁;有的开关需接入一个电阻。 |
电涡流传感器
J参数最低位为双数,指示灯L4亮,有信号输入时,指示灯L4闪烁。 |
3. 继电器端子
继电器接点电流1A,28V,DC 或
0.5A,240V,AC
3个继电器互相独立,分别对应G、H、I参数。
常开:报警时与公共端闭合
公共:与常开和常闭端配合
常闭:报警时与公共端断开
4. 电流输出端子
A1+和A-是4~20mA电流输出端
5. 馈电端子
给传感器提供11~15V,80mA
的直流电源
6. 电源端子
85~220V,50Hz/60Hz是SKY-06智能转速表接受的工作电源
五、键操作说明
1.键的说明
键的功能与操作
|
图形 |
 |
 |
 |
 |
 |
 |
 |
|
符号 |
UP |
Down |
↑ |
↓ |
← |
→ |
RST |
|
名称 |
设置/向上查询 |
向下查询 |
加 |
减
|
左移
|
右移
|
复位
|
UP键:SKY-06智能转速表在通电状态下,按UP键约2S后松开,进入参数查询/设置状态;这时SKY-06智能转速表显示:A
0 0 0 0 1. 0,其中A和最高位交替显示,且最低位闪烁;如果继续按UP键,则依序显示:
B 见后贴面
C见后贴面
D 005000. E 000030. F 0001.00
G 002000.
H 003000. I
004000. J 000005. A 00001.0
最高位字母和数字交替显示,字母表示显示参数的代码,最高位数字与其他5位数共同构成该参数的数值。在查询/设置状态下按Down
键,可以向下查询/设置各参数值。
参数定义:
|
代码 |
名称 |
字段显示 |
备注 |
|
A |
测量系数 |
 |
用户参数 |
|
B |
零位调整 |
 |
出厂参数 |
|
C |
线性调整 |
 |
出厂参数 |
|
D |
满量程 |
 |
用户参数* |
|
E |
通讯编码 |
 |
用户参数 |
|
F |
采样时间 |
 |
用户参数 |
|
G |
报警值1 |
 |
用户参数 |
|
H |
报警值2 |
 |
用户参数 |
|
I |
报警值3 |
 |
用户参数 |
|
J |
采样时间延时倍数 |
 |
用户参数** |
以上各参数都保存在SKY-06智能转速表的内部存储器里。
* D参数的小数点位数决定B、C、G、H、I参数的小数点位数。
用户参数,用户根据工程需要可以修改;
**J参数最低位作为输入信号的通道选择,双数选择通道S1,单数选择通道S2;同时J参数还是采样时间的延展倍数,详细见本说明条目5(采样时间)。J参数的小数点选择通讯波特率,详细见本说明条目4(通讯编码及通讯)。
出厂参数,建议用户不要修改。
← / →键:在查询/设置状态下,按← /
→键一次,闪烁位向左/右移动一位,小数点不显示,如按住不放,闪烁位自动左/右移,最高位闪烁后,显示小数点位置,而且除了最高位字母和数字交替显示外,无闪烁位。
↑ / ↓键:在设置状态下,按↑
/ ↓ 键一次,闪烁位数字加/减1,如按住不放,数字继续加/减1,这样就可以改变该闪烁位的数字;在小数点出现的状况下,按↑ / ↓键一次,小数点左/右移一位。但是E参数的小数点不可移动,在E参数状态下,小数点出现时,按住↑键,表示对当前各参数的确认,并将各参数改写进SKY-06智能转速表的内部存储器。
UP / Down
键← / → 键、↑ /
↓键多键配合,可以改变任意参数的数值;要将改变的参数长久保存,必须切换到E参数状态下,且E参数的小数点出现时,按住↑键2秒后,参数就改写完毕。按RST键后,SKY-06智能转速表恢复到工作状态。在E参数状态下,且E参数的小数点出现时,如果没有按住↑键,参数就没有永久改变。
查询/设置状态下,如果不需要改变参数,按RST键后,SKY-06智能转速表退出查询/设置状态,恢复到工作状态。
2.测量系数
测量仪表从传感器接收脉冲信号,测量系数是脉冲频率与速度关系的导出值。
智能转速表的测量系数A=1时,测量显示值为被测信号的频率,单位为
1/S,亦即Hz
测量转速时,被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P
,单位为1/r;
测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系:
v = F/P (r/s)
v = F* 60/P (r/min)
A = 60/P
当转速显示单位是万转/分时,
A = 60/P/10000
= 0.006/P
如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P
(单位为1/r);还要考虑被测旋转物体每旋转一次,对应行走的长度k(m/r)。
同样推出:测量系数A
= 60*k/P
3.模拟量输出及相关参数
直流电流输出:4.00~20.00mA
电流输出(mA)
=(显示值/ 满量程)× 16.00 +
4.00
B参数:零位调整值,出厂调试值,用户不需调节
C参数:线性调整值,出厂调试值,用户不需调节
D参数:满量程20mA对应的显示值,用户可以根据需要来调整
当显示值大于满量程时,指示灯L6亮,当显示值不大于满量程时,指示灯L6灭。
4.通讯编码及通讯
在多机通讯中,主机访问从机时,为区分不同从机,需给线上的所有从机编上唯一的身份代码,这就是SKY-06智能转速表的通讯编码:E参数。
通讯:
RS485,4800bps,
8,1,NC;(波特率用户可以调整)
J参数的小数点位置代表不同的波特率:
xxxxx.:
4800bps
xxxx.x:
9600bps
xxx.xx:
57600bps
xx.xxx:
115200bps
x.xxxx:
115200bps
协议:Modbus
下面的例子是主机从通讯编码为1EH(30)的智能转速表读取测量数据,发出的查询帧:
|
Addr |
Fun |
Data start Addr
hi |
Datastart
Addr lo |
Data#of regs
hi |
Data #of
regs lo |
CRC16 lo |
CRC16 hi |
|
1EH |
03H |
00H |
00H |
00H |
05H |
87H |
A6H |
查询帧解读:
1E: 智能转速表的从地址
03:读取发讯(功能代码)
00:数据首地址高字节
00:数据首地址低字节
00:数据长度高字节
05:数据长度低字节
CRC16Lo:CRC校验码低字节
CRC16Hi:CRC校验码高字节
通讯编码为1EH(30)的智能转速表向主机发出的响应帧:
|
Addr |
Fun |
Byte count |
DATAf |
DATA0 |
DATA1 |
DATA2 |
DATAx |
CRC16 lo |
CRC16 hi |
|
1EH |
03H |
05H |
00H |
10H |
27H |
00H |
00H |
47H |
15H |
响应帧解读:
1E: 智能转速表的从地址
03:读取响应(功能代码)
05:字节数字
DATAf:表示符号,DATAf = 0,表示正,显示空格“ ”
DATAf =
FF,表示负,显示负 “-”
DATA0 - DATA2:低 - 高(三字节)
DATAx:表示小数点位数
CRC16Lo:CRC校验码低字节
CRC16Hi:CRC校验码高字节
通过RS-485通讯口,主机还可以读取或修改SKY-06智能转速表的各项参数,详见《参数设置软件说明书》。
有关通讯协议参见附录:《通讯详解》
5.采样时间
SKY-06智能转速表采用连续采样的方式,运算采样时间内的平均速度,并在运算结束时显示运算结果、输出模拟量,并做出控制判断和控制。
所谓连续采样,就是在连续的时间上,划分基本等份的时间段,分段运算每个时间段上的平均速度,而且上次采样结束时刻,做为下次采样的开始时刻;这种速度检测的采样方式,就叫连续采样。所划分时间段的长度就是采样时间。
采样时间和延时倍数的选择:
SKY-06智能测仪的采样时间F参数,用户一般可以在(1~
250)
×10mS之间调节;当被测信号周期大于采样时间时,采样时间将延长到1个被测量的信号周期;比如采样时间为1.00S,被测信号周期为2.50S,这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍;如果在5倍的采样时间内,检测不到一个完整的信号周期,SKY-06智能转速表将显示“0”。在不同应用场合,有不同的采样时间和延时倍数选择。
在超低速测量时,采样时间延时倍数J根据需要在1~250之间可调,采样时间仍然在0.01
~ 2.50S之间可调,那么采样时间最多可以延长到250×2.50
= 625S,约10分钟。也就是说在10分钟内有一个完整的信号周期,SKY-06智能转速表也能检测。
较短的采样时间适合动态记录,较长的采样时间,适合超低速测量。通常测量时,采样时间F选用1.00S,延展倍数J为5。
6.继电器输出
J1:第一路继电器输出(上限或下限),对应G参数,与显示面板的指示灯L1关联;
J2:第二路继电器输出(上限或下限),对应H参数,与显示面板的指示灯L2关联;
J3:第三路继电器输出(上限或下限),对应I参数,与显示面板的指示灯L3关联;
第一路报警输出,为定值越过报警:
当报警值最低位为单数时,测量值由高向低越过定值时,报警继电器动作,当读数大于报警值,报警动作消除,也可以按复位键RST消除报警。
当报警值最低位为双数时,测量值由低向高越过定值时,报警继电器动作,当读数小于报警值,报警动作消除,也可以按复位键RST消除报警。
第二路、第三路为定值比较报警:
报警值最低位双数时,定义为上限报警值;不小于报警值,报警继电器动作,小于报警值,动作消除;
报警值最低位单数时,定义为下限报警值;不大于报警值,报警继电器动作,大于报警值,动作消除;
报警动作:未报警时,继电器处于常态;指示灯灭
报警时,继电器处于常开、常闭状态发生切换,指示灯量。
当显示值大于满量程时,指示灯L6亮,当显示值不大于满量程时,指示灯L6灭。
附录:通讯详解
读参数查询帧:
|
1E |
03 |
00 |
00 |
00 |
28 |
47 |
BB |
|
地址 |
读 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
CRC校验码低字节 |
CRC校验码高字节 |
读参数响应帧:
|
1E |
03 |
28 |
64000002 |
11030000 |
890C0000 |
10270000 |
1E000000 |
0A000001 |
D0070000 |
B80B0000 |
|
地址 |
读 |
数据长度 |
A |
B |
C |
D |
E |
F |
G |
H |
|
A00F0000 |
05000000 |
4D |
05 |
|
I |
J |
CRC校验码低字节 |
CRC校验码高字节 |
读测量值查询帧:
|
1E |
03 |
00 |
00 |
00 |
05 |
87 |
A6 |
|
地址 |
读 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
CRC校验码低字节 |
CRC校验码高字节 |
读测量值响应帧:
|
1E |
03 |
05 |
00
|
00 |
00 |
00 |
00 |
F3 |
DE |
|
地址 |
读 |
数据长度 |
符号 |
低字节 |
中字节 |
高字节 |
小数点位数 |
CRC校验码低字节 |
CRC校验码低字节 |
改写参数查询帧:
|
1E |
10 |
00 |
00 |
00 |
28 |
64000002 |
11030000 |
890C0000 |
|
地址 |
写 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
A |
B |
C |
|
10270000 |
1E000000 |
0A000001 |
D0070000 |
B80B0000 |
A00F0000 |
05000000 |
83 |
DB |
|
D |
E |
F |
G |
H |
I |
J |
CRC校验码低字节 |
CRC校验码高字节 |
改写参数响应帧:(成功)
|
1E |
10 |
00 |
00 |
00 |
28 |
C2 |
78 |
|
地址 |
写 |
数据首地址高字节 |
数据首地址低字节 |
数据长度高字节 |
数据长度低字节 |
CRC校验码低字节 |
CRC校验码高字节 |
A~J参数的结构:
低字节、中字节、高字节、小数点位数
