电阻-电流/电压转换器    返回主页

   智能电阻-电流/电压转换器，是自动化仪表和计算机控制系统中的一个重要转换单元。智能电阻-电流/电压转换器与相应的传感器配套，将阀门开度、角度、位移等电阻信号转换成标准的4to20mA(或1to5V)信号以及RS485通讯可供给采集卡、PLC或PC。

  上海擎科仪表电子有限公司自主开发的智能电阻-电流/电压转换器，不但具有转换精度高、抗干扰性能强等显著优点，还具有满量程和零位可远程设定，数据可通过RS485通讯远程采集等先进特点。广泛用于电厂电站、船舶、冶金、电机、纺织、印染、造纸、石油化工等工业现场。

一、主要技术性能

  输入电阻：0～10kΩ

  输出电流：4～20mA (1～5V)

  供电电源：11～36V,DC

  消耗功率：  ≤3VA

  使用环境温度：0～70℃

  安装方式：导轨式（同工控盒）

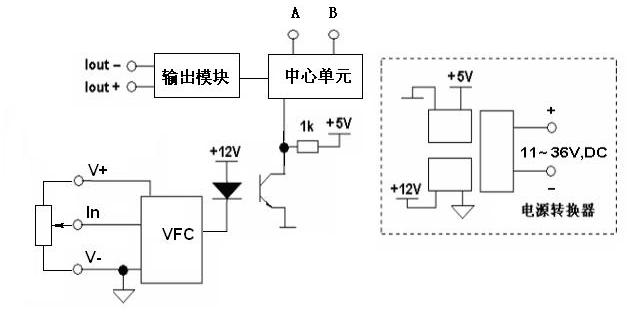

二、原理框图：

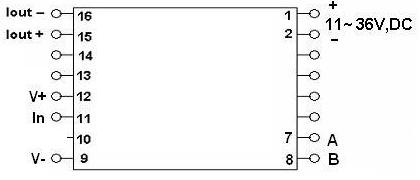

三、接线端子：

1、 2：直流11～36V工作电压接线端

12、9：馈电电源，10V,DC；

11：信号输入端；

15、16：4-20mA（或1-5V） 直流输出端。

7、8：RS485通讯端
