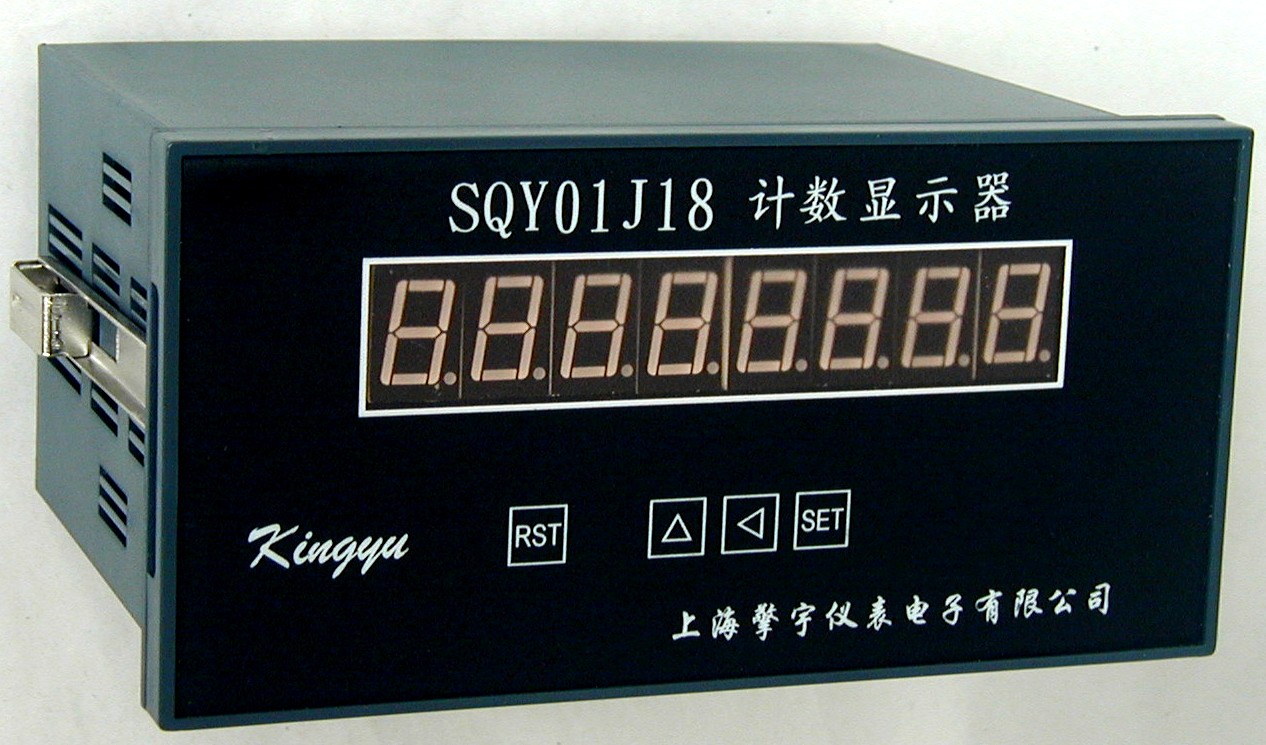

SQY01J18系列计数显示器

                                                                            返回主页   下一页



SQY01J18系列计数显示器简介

一、概述

    SQY01J181计数器，有8位数码显示，是采用新型单片微处理器作主芯片的新一代智能仪表。可配用光电编码器、霍尔开关、光电转速传感器或接近开关等传感器，以及干接点进行单向计数。并具有掉电续计、系数修正和定值报警继电器输出等功能。

    SQY01J181计数器可广泛用于电线电缆、金属制品加工、冶金轧制、电讯、电机、纺织、印染、造纸、印刷、石油化工等工业现场。

二、主要技术性能

1.工作环境:   环境温度 -30～+45℃

               环境湿度＜85％

               无剧烈震动、无腐蚀性气体及导电尘埃场合

2.电源及功耗: 交流220V±10％ 50Hz，3VA

3.计长系数修正范围:0.0001～99999999任意(通过小数点移位实现修正精度)

4.有效显示范围:０～99999999(小数点最多可保留４位)

5.输入信号逻辑“1”大于4.5V，逻辑“0”小于1V，“1”≥4mA。

6.开孔尺寸:152×76

7.外形尺寸:160×80×130

三、基本特性

基本功能 掉电续计、8位LED数码显示

加法/减法/双向

三档频率输入，双键清零

附加功能 通讯：RS485/RS232C

外部输入控制

继电器报警输出

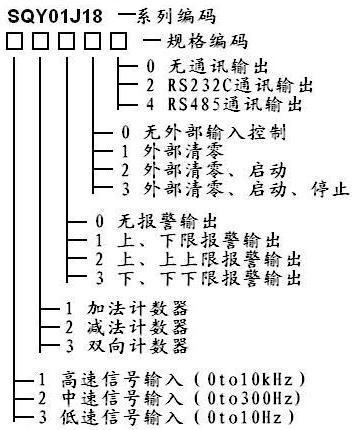

选型举例：

SQY01J18-31200：低频信号输入（如干接点），加法计数器，上、上上限报警继电器输出，无外部信号控制输入，无通讯接口。

SQY01J18-31014：低频信号输入（如干接点），加法计数器，无报警继电器输出，外部清零，RS485通讯。

四、接线图

S+ :信号输入,COM:0V，V+:12V；

K1、K2、K3：附加功能端；

J1、J2：第一、第二报警继电器输出。
